Détails sur le produit:
|
| Nom de produit: | Pièces tournées de précision - Broche | Matériel: | SKD61 ou DC53 |
|---|---|---|---|
| Dureté: | Adapté aux besoins du client | Tolérance: | ±0.005mm |
| Dimension: | Selon des dessins ou des échantillons | QUALITÉ: | Inspection 100% |
| Application: | Industrie d'automation | Traitement du type: | Rotation, fraisage, étincelant |

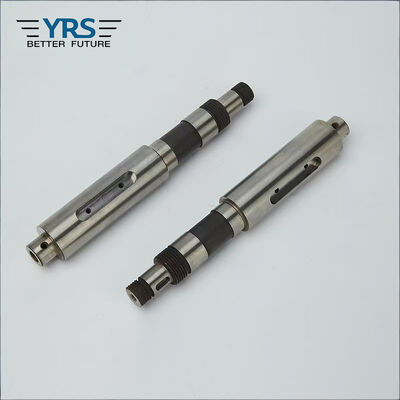

| Mettre en évidence: | pièces tournées par précision de 0.005mm,La précision d'axe a tourné des pièces,Pièces de précision tournées universelles |
||

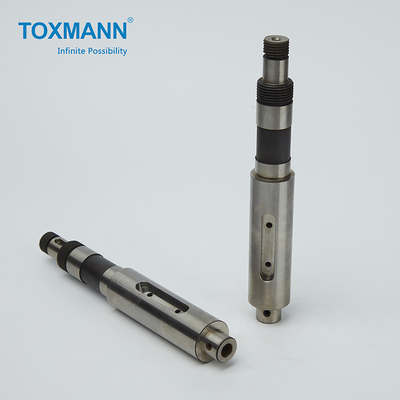

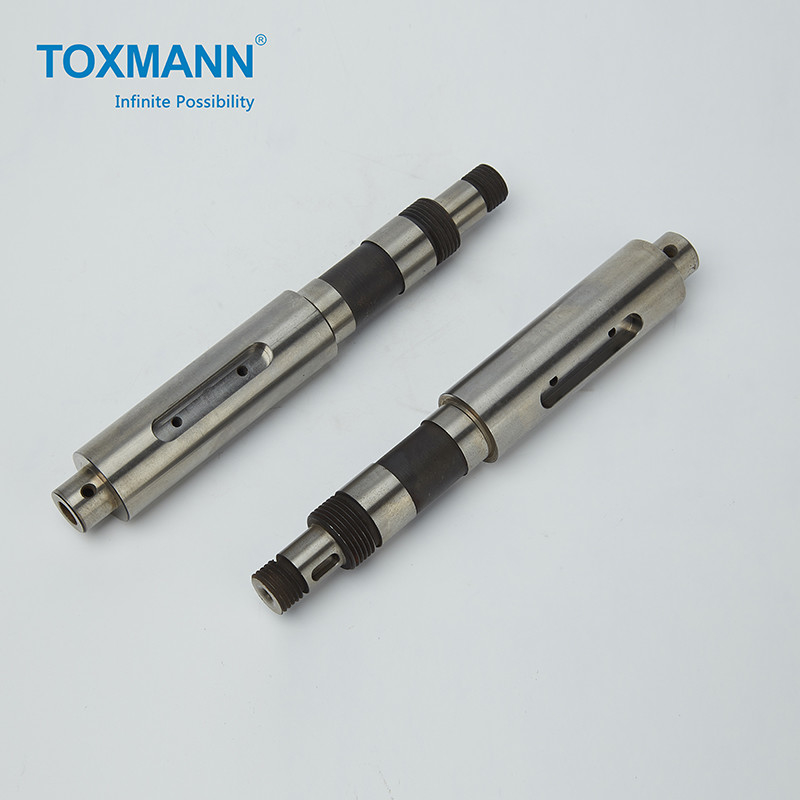

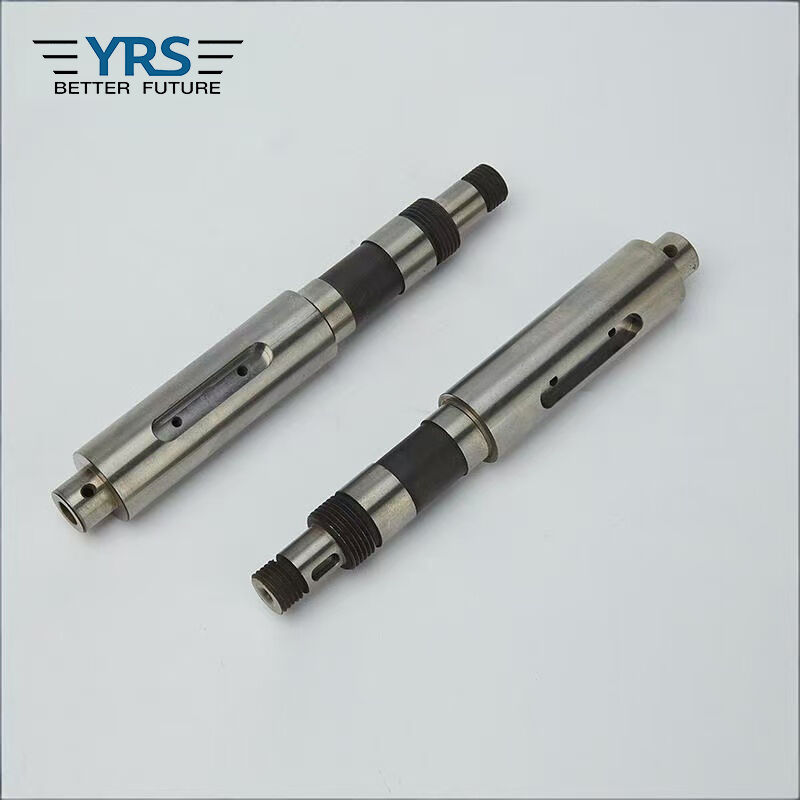

La précision d'axe a tourné les pièces de usinage Axis principal de tour de commande numérique par ordinateur de pièces
Machine List.pdf de traitement et d'inspection
L'axe est soutenu par des incidences, et le segment d'axe qui coopère avec l'incidence s'appelle l'axe. La tige d'axe est la référence d'assemblée de l'axe, et leur qualité d'exactitude et de surface sont généralement exigées pour être haute. Les impératifs techniques sont généralement formulés selon la fonction principale et les conditions de travail de l'axe, et incluent habituellement les articles suivants :
(a) aspérité
Généralement, l'aspérité du diamètre d'axe assorti avec la pièce de transmission est Ra2.5~0.63μm, et l'aspérité du diamètre d'axe de soutien assorti avec l'incidence est Ra0.63~0.16μm.
(b) exactitude mutuelle de position
Les conditions d'exactitude de position des pièces d'axe sont principalement déterminées par la position et la fonction de l'axe dans la machine. Habituellement, il est nécessaire d'assurer les conditions de coaxiality du journal de la pièce de transmission d'assemblée au journal de soutien, autrement l'exactitude de transmission de la pièce de transmission (vitesse, etc.) sera affectée, et bruit sera produite. Pour les axes ordinaires de précision, la fin de bande radiale de la section assortie d'axe au tourillon est généralement 0.01~0.03mm, et l'axe à haute précision (tel que l'axe principal) est habituellement 0.001~0.005mm.
(c) exactitude géométrique
L'exactitude géométrique des pièces d'axe se rapporte principalement à l'arrondi et le cylindricity trou du journal, de la surface externe de cône, de Morse de chandelle, etc., et sa tolérance devrait généralement être limité dans la marge dimensionnelle de tolérance. Pour les surfaces circulaires intérieures et externes avec des conditions de haute précision, la déviation permise devrait être marquée sur le dessin.
(d) exactitude dimensionnelle
Afin de déterminer la position de l'axe, le journal qui agit en tant qu'un appui exige habituellement l'exactitude dimensionnelle élevée (IT5~IT7). L'exactitude dimensionnelle du journal pour les pièces se réunissantes de transmission est généralement basse (IT6~IT9).
|
Fabricant |
Toxmann Cie. de pointe, a limité |
|
Nom de produit |
Les parties tournées par précision axent |
|
Standards de l'industrie |
DIN, JIS, AISI, GIGAOCTET |
|
Outils de conception |
Ug, ProE, DAO automatique, Solidworks, etc. |
|
Finissage extérieur |
Adapté aux besoins du client |
|
Instrument d'inspection de qualité |
Calibres de micromètre, instrument de mesure de concentricité |
|
Machines de développement |
Machine de tour d'OR |
|
L'autre service |
ODM et OEM, spécifications adaptées aux besoins du client, une à une communication |
|
Processus d'ordre |
Le →Toxmann d'enquêtes de client (fournissez le 2D ou le dessin 3D) fournit citations et mener des time→Orders libérés par le customer→ 50% avancé le payment→ s'chargent du pass→ de production→QC emballant et embarquant ensuite réception du paiement d'équilibre. |
Toxmann a un groupe de tours à haute précision d'OR et de machines composées de tourner-fraisage importés du Japon et Taïwan. Nos tours d'OR ont été fortement appréciés par nos clients pour leur qualité stable et productivité efficace.
1. Industrie d'automation
2. Industrie des communications
3. industrie militaire
4. Industrie de consommation
1. La meilleure qualité du produit et la plupart de prix concurrentiel.
2. Les techniciens expérimentés sont dans la production.
3. Machines de développement et instruments à extrémité élevé d'inspection.
4. Conceptions et production adaptées aux besoins du client.
5. Excellent service après-vente préalable à la vente et.
FAQ :
Q1 : Que dur la partie tourne-t-elle ?
: La rotation dure de partie est la rotation de l'acier avec une dureté plus de 45 HRc (typiquement dans gamme 55-68 Hrc). Elle est plus rentable que rectifiant. Comparé au meulage, elle peut réduire le temps machine et les coûts jusqu'à de 75 %, et offre également la flexibilité améliorée, de meilleurs délais d'exécution.
Q2 : Quelle est la condition nécessaire pour la rotation ?
: 1) le matériel du morceau de travail devrait être plus dur que l'outil de coupe. 2) l'outil de coupe devrait être plus dur que le matériel du morceau de travail. 3) la dureté de l'outil de coupe et du matériel de du morceau devrait être même.
Q3 : Ce que tourne directement ?
: L'objet est tenu sur le mandrin et il est fait pour tourner autour de l'axe, et l'outil est alimenté parallèle à l'axe de tour. La rotation droite produit une surface cylindrique en enlevant le métal excédentaire de l'objet.
Q4 : Quelle est alimentation tournant dedans ?
: Le taux d'entrée est défini comme distance que l'outil voyage pendant une révolution de la cloison coupant la vitesse et l'alimentation détermine la finition extérieure, l'alimentation électrique, et le taux matériel de retrait. Le facteur primaire en choisissant l'alimentation et la vitesse est le matériel à couper.
Q5 : Quelle est différence entre le meulage et la rotation ?
: Le meulage est un processus plus universellement connu. La plupart des objets peuvent être rectifiés, indépendant de leur forme. Dur la rotation, d'autre part, a des limitations géométriques, comme cela est le cas pour de longs et minces composants. Des surfaces larges peuvent être finies effectivement, souvent avec une opération simple de morcellement de plongeon.
