Détails sur le produit:
|
| Power Source: | Electric | Weight: | 500kg |
|---|---|---|---|
| Repeatability: | ±0.01 | Usage: | Angular contact ball bearing assembly |
| Repeat Accuracy: | ± 0.01 mm | Stroke Length: | 100 mm- 600mm |
| Power Supply: | AC 380V/220V | Electronic: | AC220V-50HZ/380V-50HZ |
| Capacity: | 10ton- 100tons | Operation Mode: | Manual/Automatic |
| Type: | Mechanical Press | Meet Test Standard: | IEC, ASTM, MIL, ISO Etc |
| Maximum Speed: | 100 mm/s |

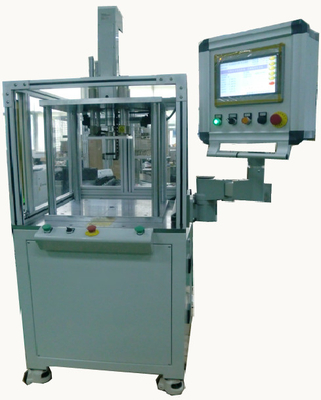

Appareil de mesure de préchargement de roulement en paire Four Column Servo Press Machine Servo Machine Mesure de la force de préchargement
Description du produit:
| Équipement | Appareil de mesure de précharge à roulement en paire |
| Partie de travail | roulement à billes de contact angulaire |
| Traitement | Mesure de la force de précharge |
Principe de mesure:Tout d'abord, le roulement apparié et l'espacement intérieur sont placés respectivement aux extrémités supérieure et inférieure de la base de positionnement, et l'équipement est démarré.L'indentateur supérieur et le capteur de déplacement de haute précision GT21 se déplacent vers le bas ensemble, de sorte que la face inférieure de l'entrée supérieure entre en contact avec la face supérieure du roulement supérieur, puis continuez à augmenter la force axiale d'environ 1 kgf.
À ce moment, un déplacement sera généré après le contact entre le capteur de déplacement et la face supérieure de la base de positionnement (ΔX), en notant la valeur du déplacement (ΔX);
Ensuite, l'interrupteur intérieur et l'interrupteur extérieur sont installés en même temps, en utilisant la méthode de déclenchement externe, lorsque la tête de pression supérieure passe au déplacement du capteur de déplacement (ΔX),le chargement est arrêté, et la valeur détectée par le capteur de pression est la force de précharge axiale de la paire de roulements.
Fonction de contrôle de précision.
Fonction de contrôle des processus de travail
Fonctions de contrôle de la qualité en ligne
Fonction de compensation automatique de précision.
Une machine avec plusieurs fonctions.
Ethernet, communication sur PC, fonctionnalités d'entrée/sortie.
Fonction de récupération des données d'emploi
Paramètre de spécification:
| Portée de la force | 5 à 100 tonnes |
| Plage de déplacement | 100/600 (mm) |
| Précision de répétition de la position | ± 0.01 mm |
| Précision de répétition de la pression | ± 1%Les États membres |
| Mode de conduite | Servo-moteur à courant alternatif entraînant un processeur 32 bits |
| Capacité de stockage | 100 ensembles de fonctions de stockage de programme sont standard |
Caractéristiques d'économie d'énergie:
La servopresse présente d'excellentes caractéristiques de mouvement, sa consommation d'énergie est principalement dans la course de la presse, par rapport aux caractéristiques d'économie d'énergie de la presse pneumatique et de la presse à huile,économie d'énergie allant jusqu'à 80% à 90%En outre, comme il n'y a pas d'émissions d'huile ou de vapeur lorsque la presse électronique fonctionne, il n'y a pas de bruit d'impact,qui améliore considérablement l'environnement de travail et réduit les dépenses d'amélioration de l'environnement, l'utilisation de servopresses réduit considérablement les coûts d'exploitation des entreprises.
Motifs du choix de TOXMANN:
1Test de qualité en ligne pour répondre à l'ensemble du processus de contrôle de la qualité et de gestion des données.
2. régler le mode de contrôle de l'arrêt de pression, c'est-à-dire assurer la cohérence de la qualité de rivetage de la barre de raccordement.
La taille du roulement à boule de contact angulaire peut être qualifiée.
3La position précise de l'assemblage de presse est garantie et la fonction de courbe de déplacement de pression est utilisée pour réaliser le contrôle de la qualité en ligne.
Exigences en matière de données techniques pour les clients:
Des dessins 2D et 3D des pièces et des dessins d'assemblage des produits des clients.
Exigences relatives au processus d'assemblage du produit.
échantillon du produit.
Comprendre les attentes du client pour l'équipement (quatre colonnes ou type C), la taille du tonnage de l'équipement, la taille de la course et la taille de l'ouverture de la gorge.
Comprendre en détail les conditions de travail du site du client, connaître le processus d'assemblage existant des produits du client, il est préférable de prendre des photos ou des vidéos,qui peut fournir une bonne référence pour le concepteur et améliorer considérablement l'efficacité du travail.
Les besoins de communication du client.
Exigences et spécifications de sécurité pour certaines marques de pièces standard.
